لاستیک سیلیکونی رسانا سفارشی

معرفی محصول

الاستومر رسانای الکتریکیاصطلاحی عمومی است که به هر ماده لاستیکی با خاصیت رسانایی مانند نقره شیشه ، آلومینیوم نقره ، نقره و غیره اشاره دارد. این نوع ذرات رسانا به خوبی در لاستیک سیلیکون پراکنده شده اند.شبکه رسانا هنگام تماس ذرات رسانا همسایه تحت فشار تشکیل می شود.باعث کاهش یا از بین رفتن نویز EMI / RFI (تداخل الکترومغناطیسی و تداخل فرکانس رادیویی) می شود که اغلب با الکترونیک همراه است.

مشخصات محصول

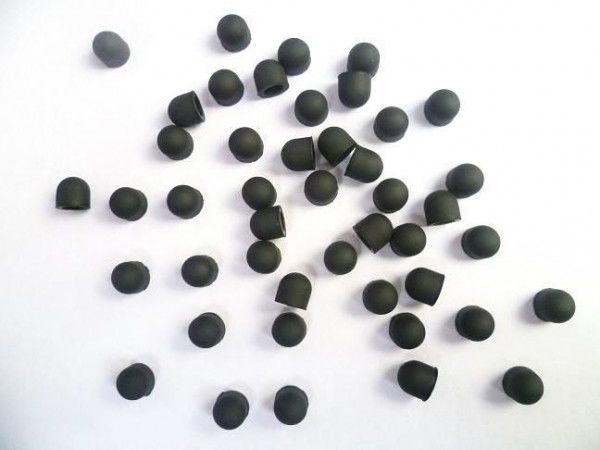

تصاویر محصول

لاستیک رسانا شامل چندین نوع عمده زیر است:

CONSIL-NC (آبکاری نیکل گرافیت پر شده از لاستیک سیلیکون)

CONSIL-V (روکش اکستروژن لاستیک سیلیکون پر کننده نقره)

CONSIL-A لاستیک سیلیکون (نقره آلومینیوم)

CONSIL-N (نقره اندود نیکل پر از لاستیک سیلیکون)

CONSIL-C لاستیک سیلیکون (نقره اندود مس)

SC-CONSIL (گرافیت پر شده از لاستیک سیلیکون)

CONSIL-R لاستیک سیلیکون (نقره خوب)

CONSIL-II (نقره پر شده در واشر لاستیکی سیلیکونی)

از نظر برق ویژگی الاستومر رسانا

عملکرد اصلی الاستومر رسانای الکتریکی مهر و موم و سپر الکترومغناطیسی است.

یادداشت:

هنگامی که مقاومت در برابر حجم کمتر از 10 اهم سانتی متر است ، الاستومر رسانای الکتریکی عملکرد محافظتی الکترومغناطیسی دارد.عمدتا در محافظ محافظ الکترومغناطیسی استفاده می شود ، همچنین در شاسی ، کابینت ، سیستم الکترونیکی پناهگاه و سیستم هدایت موج مایکروویو ، پد اتصال و غیره استفاده می شود

الاستومر رسانای الکتریکی: هرچه مقاومت کمتر باشد ، سختی آن نیز بیشتر می شود.وقتی مقاومت زیر 10ohm.cm باشد ، سختی آن بیش از 70 ساحل A است.

برنامه های الاستومر رسانای الکتریکی

الاستومر رسانای الکتریکی اغلب به ماده لاستیکی اشاره دارد ، مقاومت در برابر حجم آن 10 10 9 اهم سانتی متر است.لاستیک رسانا با آب بندی الکترومغناطیسی خوب و قابلیت آب بندی بخار آب می تواند رسانایی الکتریکی خوبی (مهار فرکانس 40 GHZ) فراهم کند.مقاومت حجمی آن می تواند 0.004 اهم باشد.سانتی متر ، با ثبات خوب.

الاستومر رسانای الکتریکی هم در امور نظامی و هم در تجارت استفاده می شود.عملکرد اصلی مهر و موم و سپر الکترومغناطیسی است.محصولات می توانند از قالب های فشرده سازی یا قالب های اکستروژن استفاده کنند.روی تراشه یا شکل برش دیگری است.عملکرد محافظتی تا 120 دسی بل (10 گیگاهرتز) است.الاستومر رسانای الکتریکی نیز در الکترود پزشکی استفاده می شود.

مقاومت حجم لاستیک رسانا در مقایسه با فلز بزرگتر است ، بر اساس مقاومت در برابر حجم متناسب با فاصله است ، هر چه فاصله بیشتر باشد ، مقاومت بیشتر است.الاستومر رسانای الکتریکی به طور گسترده ای در الکترود پزشکی استفاده شده است.الکترود نازک تر است ، به طور کلی زیر 1 میلی متر است ، در این حالت لاستیک رسانا کاملاً برق دار است.

اصول اصلی الاستومر رسانای الکتریکی

ذرات رسانا داخل رسانای الکتریکی الاستومربه یک مقدار حجمی مشخص برسید و با یکدیگر تماس بگیرید ، در نهایت حالت پیوسته الکترون را تشکیل دهید.وقتی موج الکترومغناطیسی قوی در میدان الکترومغناطیسی خارجی به الکترونهای آزاد ذرات رسانا برخورد می کند ، یک میدان الکترومغناطیسی مخالف ایجاد می کند ، میدان الکترومغناطیسی داخلی و خارجی یکدیگر را جبران می کند تا اثر موج تداخل الکترومغناطیسی را تضعیف کند.

رسانای الکتریکی الاستومراصل دیگر ، تبدیل انرژی ، به عبارت دیگر ، قانون صرفه جویی در انرژی است.هنگامی که موج الکترومغناطیسی به الکترونهای آزاد برخورد می کند ، ذرات رسانا در فرآیند حرکت الکترونها ، یعنی حرکت الکترون - انرژی حرارتی جنبشی الکترون آزاد ، حرارت تولید می کنند تا تداخل الکترومغناطیسی را تضعیف کنند.

ساختار الاستومر رسانای الکتریکی

رسانای الکتریکی الاستومرباید تحت فشار فشرده سازی خاصی برای هدایت الکتریکی خوب باشد ، بنابراین ، ساختار باید برای اطمینان از فشار مناسب طراحی شود.مقدار مطلوب صفحات فشرده سازی از 7 تا 15 درصد ارتفاع دارد.دور جامد ، مقدار مطلوب بسیار فشرده D-شکل 12 تا 30٪ ؛لوله ای ، P شکل کاملا فشرده شده به شکل مقدار مطلوب 20 تا 60٪.

از نظر برق انتخاب مواد الاستومر رسانا

هنگام کار با الاستومر رسانای الکتریکی ، مهم است که به یاد داشته باشید که سازگاری گالوانیکی نیز در استفاده از نوع سیم یا پرکننده تأثیری خواهد داشت.در این حالت ، در مواردی که اختلاف در پتانسیل ولتاژ وجود دارد ، باید نوع سیم رسانا یا پرکننده انتخاب شودبین فلزات غیر مشابه تا حد ممکن کوچک هستند.

یک شکل بسیار محبوب از لاستیک رسانا ، الاستومر رسانای الکتریکی است.الاستومر رسانا را می توان به صورت قالب برش تشکیل داد تا یک واشر مسطح ایجاد کند اما یکی از تفاوت های عمده این ماده در این است که الاستومر رسانای الکتریکی نیز می تواند در انواع پروفیل های اکسترود شده مختلف ارائه شود.بسته به فشرده سازی مورد نیاز و ارتفاع دیافراگم باز که محافظت می شود ، این پروفیل ها می توانند بصورت مقطع جامد یا توخالی اکسترود شوند.در الاستومر رسانای الکتریکی ، لاستیک پایه معمولاً از ترکیباتی مانند سیلیکون ، فلوروسیلیکون یا EPDM (مونومر اتیلن پروپیلن دین) تشکیل شده است.به عنوان مثال ، از سیلیکون برای آب بندی آب و هوای عمومی و دمای بالا تا 400 درجه استفاده می شود.فلوروسیلیکون برای کاربردهایی که در معرض سوخت جت ، بنزین و الکل ها هستند استفاده می شود.EPDM برای کاربردهایی که در معرض خنک کننده ها ، بخار ، استر فسفات هستند استفاده می شود.

پس از انتخاب یک لاستیک خاص مناسب برای محیط مورد نظر ، باید یک پرکننده رسانا تعیین شود.برخی از متداولترین پرکننده های فلزی رسانا که مورد استفاده قرار می گیرند آلومینیوم نقره ، شیشه نقره ، مس نقره و گرافیت نیکل است. تعیین پرکننده مناسب به سطح محافظ مورد نیاز برای یک کاربرد خاص بستگی دارد ، هرچه ماده پرکننده رساناتر باشد ، سطح بالاتر محافظ حاصل شد
